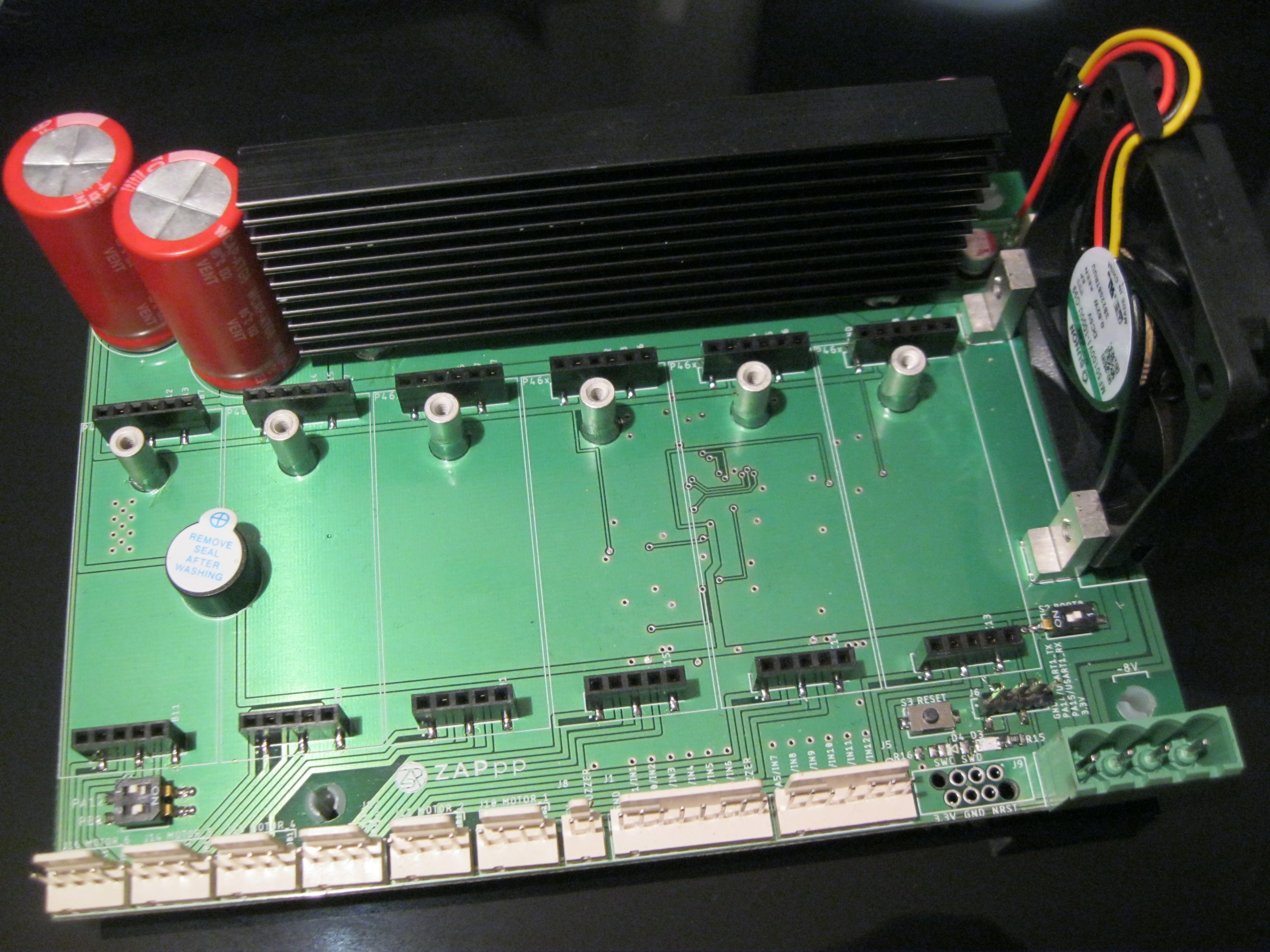

PP16L

Cena: 700 PLN netto

Opis

PP16L to płyta bazowa wyposażona w 6 złącz dla modułów rozszerzających z serii P46 (sterowniki silników krokowych/DC). Platforma oparta została na 32 bitowym mikrokontrolerze z rodziny STM32F030. PP16L umożliwia:

Wysterowanie modułów z driverami silników krokowych poprzez interfejs równoległy oparty na parze sygnałów zegar/kierunek lub dwóch sygnałach zegarowych (w tym drugim przypadku brak możliwości wysterowania mikrokrokowego) oraz selektywny wybór napięcia referencyjnego (możliwość wyboru jednej z dwóch dostępnych wartości prądu cewki),
Wysterowanie modułów z driverami silników DC poprzez sygnał PWM.

Cechy:

Mikrokontroler STM32F030CT6
6 złącz dla modułów rozszerzających z serii P46
12 wejść cyfrowych współpracujących z systemami 5V oraz 3.3V
zworka wyboru napięcia poziomu logicznego wyjść cyfrowych Vc (wbudowane translatory poziomów logicznych +3,3V/+5V)
wbudowane: mostek prostowniczy oraz stabilizator napięcia +3,3V (1,5A) dla układu mikrokontrolera oraz 5V (2A) dla modułów rozszerzających
dodatkowe złącza interfejsów komunikacyjnych (z rastrem 2,54mm): 1 złącze UART
2 przełączniki użytkownika typu dip-switch
