P46a

Cena: 75 PLN netto

Opis

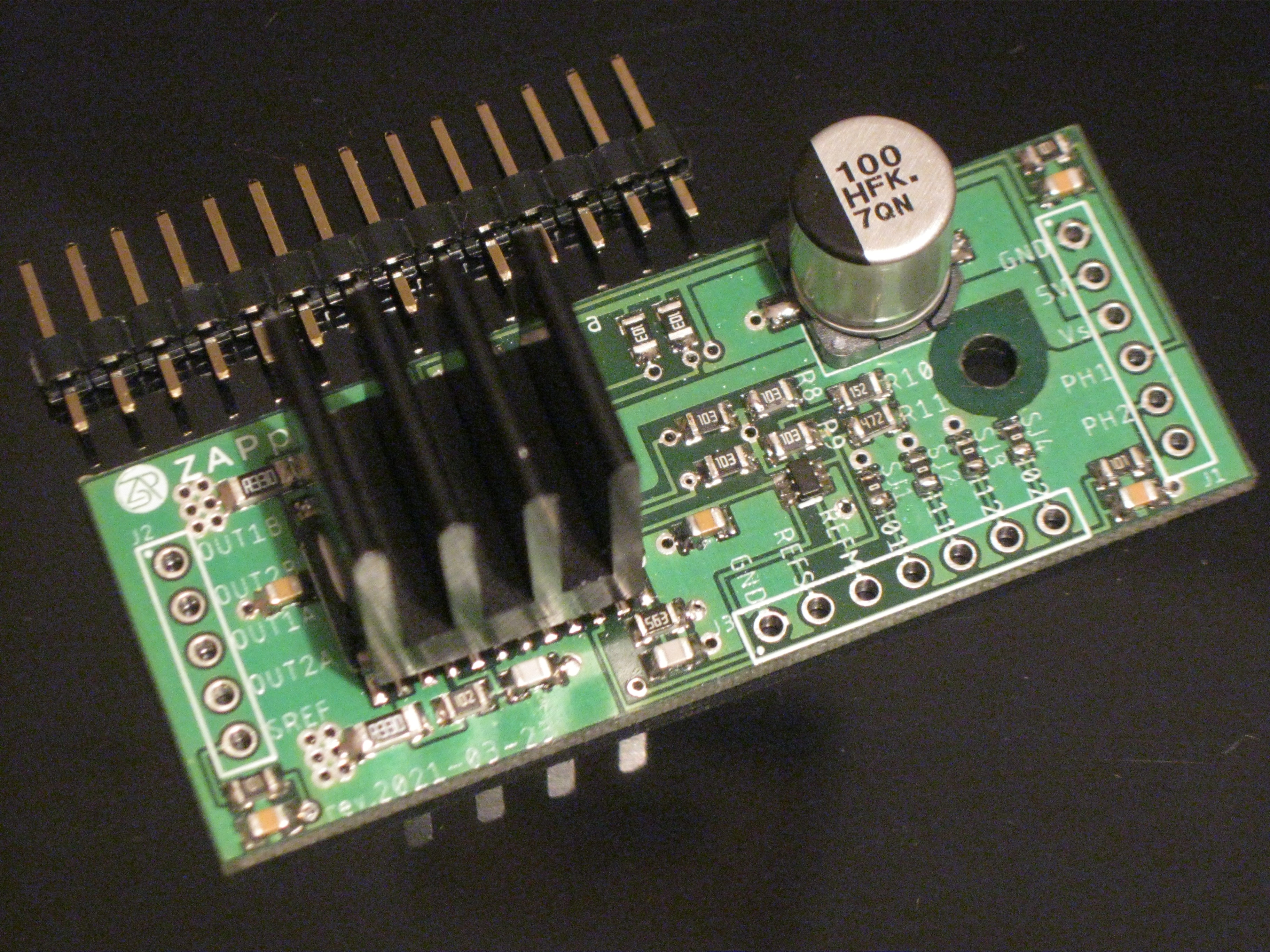

Płytka rozszerzeniowa ze sterownikiem silnika krokowego L6219. Układ przeznaczony do zastosowań w takich dziedzinach jak: robotyka, maszyny współrzędnościowe, drukarki 3D, sprzęt medyczny. Wysterowanie dwoma sygnałami zegarowymi przesuniętymi w fazie umożliwia przywrócenie stanu (dokładnej pozycji wirnika sprzed zaniku zasilania) po ponownym włączeniu urządzenia, bez konieczności zjazdu na punkty referencyjne.

Cechy:
  • Napięcie zasilania: 10-46V
  • Prąd wyjściowy: 750mA (max. 1A)
  • Pełny krok / półkrok
  • Napięcie zasilania logiki: 5V
  • Współpraca z systemami 5V oraz 3.3V
  • Interfejs: równoległy (dwa sygnały zegarowe przesunięte w fazie)
  • Selektywny wybór napięcia referencyjnego (możliwość wyboru jednej z dwóch dostępnych wartości prądu: 0,2A dla postoju, 0,5A dla ruchu)
  • Zabezpieczenie termiczne
Uwaga!

Niezbędne zapewnienie zewnętrznego chłodzenia (wentylatora).

W zestawie:
  • Moduł sterownika
  • Złącze męskie goldpin proste 14 pin
