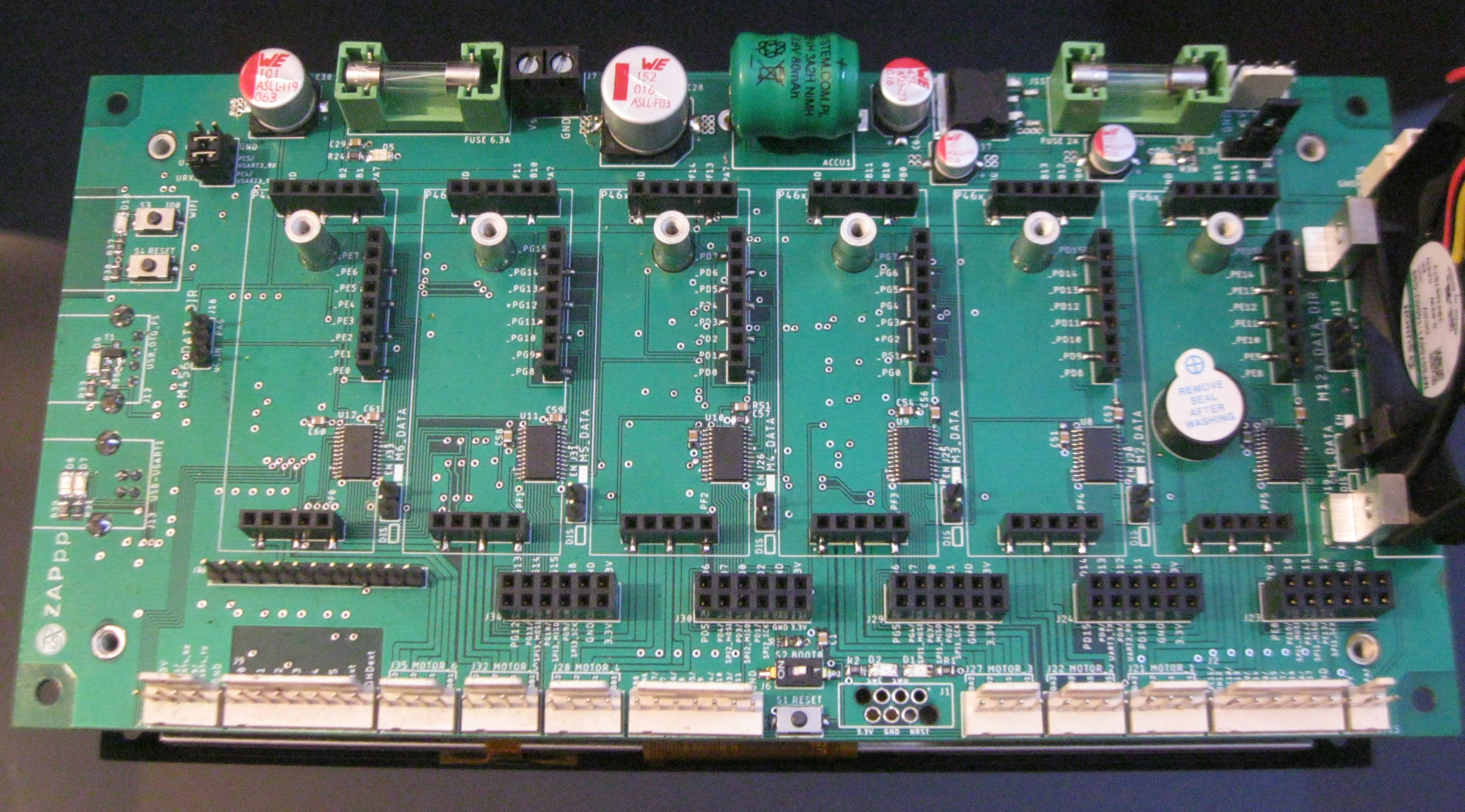

PP16

Cena: 1995 PLN netto

Opis

PP16 to płyta główna ogólnego przeznaczenia. Sterownik oparty na 32 bitowym mikrokontrolerze z rodziny STM32L4 zawiera między innymi: gniazdo USB A, port USB B, moduł WiFi, akumulator do podtrzymania pamięci (32x backup registers), PP16 może posłużyć jako sterownik dla maszyn współrzędnościowych, a także do celów projektowych, edukacyjnych oraz szybkiego prototypowania.

Płyta umożliwia:
  • Wysterowanie modułów z driverami silników krokowych poprzez interfejs równoległy oparty na parze sygnałów zegar/kierunek lub dwóch sygnałach zegarowych oraz selektywny wybór napięcia referencyjnego (możliwość wyboru jednej z dwóch dostępnych wartości prądu cewki),
  • Wysterowanie modułów z driverami silników DC poprzez sygnał PWM
Cechy:
  • Mikrokontroler STM32L4R5ZGT6
  • Gniazdo USB A do podłączenia pamięci FLASH
  • Gniazdo USB B do programowania z wykorzystaniem preinstalowanego bootloadera
  • Akumulator ACCU-80/3-2P (Ni-MH; 3,6V; 80mAh)
  • 6 złącz dla modułów rozszerzających z serii P46
  • 5 złącz dla modułów rozszerzających z serii Pmod (Digilent)
  • 12 wejść cyfrowych współpracujących z systemami 3.3V
  • 4 galwanicznie izolowane wejścia cyfrowe
  • 2 szybkie galwanicznie izolowane wejścia cyfrowe
  • Zworka wyboru napięcia poziomu logicznego wyjść cyfrowych Vc (wbudowane translatory poziomów logicznych +3,3V/+5V)
  • 1 złącze dla klawiatury matrycowej
  • Moduł WiFi oparty na ESP8266
  • Wyświetlacz TFT RVT70HSBFWCA0
    • Rozdzielczość 1024×600
    • Kontroler BT817Q
    • Interfejs SPI/QSPI
